感光焼き付け機・印刷機材・製版関連のご紹介　　

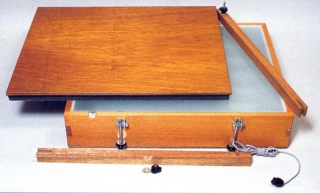

感光焼き付け機B3用（手締め式）
木製手締め式のケミカルランプ感光焼き付け機です。

卓上型・タイマー付
有効寸法・・・７６０×６１０o
外寸法・・・・・W７８０×D６３０×H１５０o
内蔵ランプ・・ケミカルランプ２０W×５
タイマー・・・・０〜１５分
付属品・・・・・密着用押さえ板・締め木２本・クランプ４
重量・・・・・・・１９．５Kg


強力感光焼付け機B3用（手締め式）
ケミカルランプが１０本組み込まれた強力焼付け機です。短時間でシャープな画像が露光できますので、従来品より精度の高い製版がおこなえます。

卓上型・タイマー付
有効寸法・・・７６０×６１０o
外寸法・・・・・W７８０×D６３０×H１５０o
内蔵ランプ・・ケミカルランプ２０W×１０（50/60Hk共用）
タイマー・・・・０〜１５分
付属品・・・・・密着用押さえ板・締め木２本・クランプ４
重量・・・・・・・３３Kg


吸着式感光プリンター
真空圧着式で、バキュームを本体に内蔵したスマートなモデルです。柔軟なゴム膜と強力な吸着力で完全密着露光ができます。（本体のみと台脚付がございます。/写真は台脚付です。）
B ３用 B ２用
光　源 ケミカルランプ２０W×１７本 ケミカルランプ４０W×１３本
有効寸法 ６００×７００o ８００×９００o
タイマー デジタル表示　H5CN-YCN
露光時間 ジアゾ感光乳剤約3〜5分　アイセロフィルム約8〜12分
排気ファン １　基 ２　基
電　源 単相１００V
消費電力 ５８０W ９２０W
外寸法 W1170×D900×H300(1000)o W1450×D1100×H300(1000)o
重　量 45(65)Kg 60(85)Kg
（　　）内は台脚付仕様です。


BOX型高性能製版焼き付け機
MUP700-ST MUP1200-DX
スクリーン枠をセット、スイッチONのワンタッチで簡単に高性能の焼き付け作業ができます。光源は瞬時点灯式の安定した「ユニレックス・メタルハライドランプ」を内蔵しており、1200-DXにおいては、マイコン制御による積算光量により、真空及び露光条件を10チャンネル記憶でき、常に設定された同じ条件の露光が得られます。＊スクリーンの外に、平版のPS写真版の焼き付けもできます。
形　式 MUP-700-ST MUP-1200-DX
本体寸法 W1000×D800×H820o W1490×D1350×H950o
有効寸法 外寸580×780o 外寸1050×1200o
光　源 200V単相10A
(ユニレックス1KW)		 200V単相30A
(ユニレックス3KW)
露光制御 タイマー（分・秒切替） 10ch記憶装置付積算光量計
真空ポンプ 自動オイルレスポンプ
重　量 70kg 130kg



スクリーン版枠（乳剤）乾燥機
MFD-22
スクリーン枠の乳剤塗布後や洗浄後の乾燥が、速く、均等にできる為、作業効率を一段と高められます。

最大収納枠・・・・・１０００×１２００o（外寸）
収納枚数・・・・・・・６枚
設定温度・・・・・・・室温〜５０度
電源・・・・・・・・・・・三相２００V　３kw
機械外寸法・・・・・１００kg



吸着式ハンドプリントB3・B2型
紙や薄いものの印刷に適しています。スクリーン版を下に下ろすとバキュームがかかり、印刷対象物がスクリーン版を上げた時にひっつきながら上がるのを防ぎます。
吸着はスクリーン枠の開閉に同調します。スクリーン枠の前後・左右の微調整、厚さ５pまで印刷に対応できる半自動吸着印刷機です。
形　　　　　式 B3型 B2型
印刷最大寸法 ４５０×６００o ６００×８００o
機　械　寸　法 W980×D900×H860 W100×D1100×H860
テーブル寸法 ５２０×７８０o ８００×１０００o
最大取り付け枠 ５８０×７８０o ８５０×１２００o
取り付け枠厚 ４〜４．５p
電　　　　　源 単相１００V　４００W
重　　　　　量 ７５kg １０５kg



スクリーンテンショナー１２本セット（２５pバー）
SCREEN　TENSIONER
スクリーン枠エアー紗張り機
精度が高く、より美しい印刷には、まずスクリーンが強いテンションで張られている事が必要です。「スクリーンテンショナー」は、オリジナルのエアーシリンダーにより、従来の伸張装置では不可能な強く正確なテンションが誰にでも得られます。
スクリーン枠のサイズに合わせ、自由にポジションをかえて設置し使用します。
エアーコンプレッサーと接続して使用します。（エアーコンプレッサーは別売です。）
特徴　
大型重量のエアーシリンダーを採用し、安定性の良い作業が出来ます。
独特のスクリーン把握装置は、スクリーンをしっかりくわえます。
スクリーンの糸目がそろい、強いテンションが容易に得られます。
エアーを抜けば、ピストンロッドは自動的に元の位置に戻ります。
長時間の使用に耐えるよう、堅牢に作られています。
仕様
スクリーン止め巾・２５p　伸張ストローク・６０o　使用空気圧・４〜９．９s/cu　大きさ（長さ・45p　高さ・27p　巾・25p　重量・５kg）　別売・３０pバーもございます。
内容
スクリーンテンショナー・１２本 / デュプリケーションユニット・１個 / 分配器１個　
（デュプリケーションユニットには、フィルター、圧力調整弁、圧力計、オイラー、バルブ、マフラーが含まれています。）
１６・２０・２４本セットもございます。
