受託業務/これまでの実績



・市販IC/ディスクリート部品によるアナログ回路の設計と問題点解決

 設計:シミュレーションを含む机上設計となります.ご要望により試作基板を製作します.

 IC内部回路とディスクリート部品を熟知した技術者が多数の市販品の中から最適なものを選んで設計します

 回路設計のみの場合はプリント基板パターンのアナログ特性面のチェックをさせて頂きます.

  問題点解決:詳細かつ分かり易い資料を作成して提案致します.

  打合せは基本としてメールと添付ファイルで行い必要に応じて訪問させて頂きます.

  いままでに例はありませんが提案させて頂いた内容で解決がみられない場合費用は請求致しません.
  ただしご要請により訪問した場合の公共機関交通費は未解決の場合も請求させて頂きます.



・IC内部アナログ回路の設計(アナログIC/アナログIPの設計)

 使用プロセスはCMOS, BIP, BICMOS, DMOS等何でも可能です.

 TSMCのMixedSignalCMOSを始めとする国内外プロセスでの実績が あります.

 設計説明書とパターンレイアウト指示書を作成します.

 ご要望があれば国内外有力シャトル取扱い商社を紹介させて頂きます.



・初心者向けアナログ回路教育

 市販IC/ディスクリート部品による回路,IC内部回路ともアナログ回路教育を行います.

 長年にわたる作成/改訂による詳細で分かりやすい資料が多数あります.

 また必要に応じて顧客に適応した新規資料も作成します.(ご要望によりサンプルを提供します.)

  弊社から訪問しての実施となります.ご要望があれば市販本を使った教育も行います.

 ご要望により演習問題/修了試験を実施します.



・シミュレーションツール:SmartSpice/Gateway (Silvaco社)
     *SilvacoをクリックするとSilvaco Japanのサイトが開きます.



・資料:基本的にはWordとVisioで作成しPDF化した電子データで提供致します.

・秘密保持:正式には契約書(NDA)によりますが締結前に見積する場合も厳密な秘密保持を行います.



・メールにて見積をご請求下さい.2営業日以内に返信,5営業日以内に見積させて頂きます.

 設計/問題点解決/教育を組合わせたコンサルティングも可能です.

 期間は単発,1か月~1年~複数年,短期/長期等事情に応じて柔軟に対応させて頂きます.



・これまでの実績 (前職:電機メーカ半導体部門在籍時を含みます)



 直流から高周波の幅広い領域で実績があります.

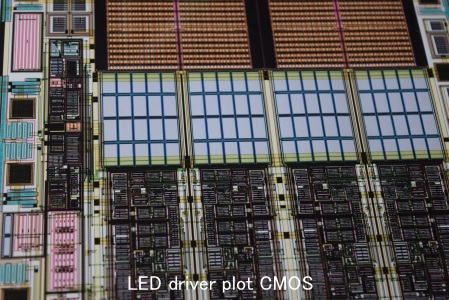

 IC内部アナログ回路 CMOS:オペアンプ,コンパレータ,LEDドライバ,電源,PLL

 DMOS:ドライバ

 BIP:オペアンプ,コンパレータ,各種ドライバ,電源,各種産業/民生カスタムIC

 これらの企画,回路設計,パターンレイアウト,評価,仕様書作成等一連の開発業務を長年に

 わたり実施.

  市販IC/ディスクリート部品による回路 上記ICの応用回路を始め多数設計.



・主要顧客:ICメーカ,IC設計会社,産業機器メーカ,素材メーカ,基板設計会社,大学,研究機関
